大连海升四合一超洁净饮料灌装生产设备

文章出处:langfangdahao发表时间:2019-09-06 09:20
倾倒洗瓶灌装封盖四合一灌装以及超洁净灌装生产线

机器性能及其主要特点:

凡与液体、物料相接触的零件,均采用符合卫生要求的优质不锈钢制造,尤其是灌装阀为316不锈钢;

采用负压式灌装原理,灌装速度快,液面精度高,确保了灌装质量;风送进瓶,全程夹瓶口输送,输送链板输出,更换瓶型简捷方便;

旋盖头抓盖可靠,采用磁力扭矩结构,并有扭矩刻度指示,扭矩调节方便;

采用变频电机+PLC+触摸屏人机界面控制,生产速度、班产量、故障报警均显示在屏幕上,操控简捷直观。

设有不锈钢防护罩及有机玻璃安全门,安全门装有安全电气开关,安全门开启时,确保机器自动停止运转。冲瓶夹为不锈钢夹瓶口形式,避免了瓶夹对瓶口的污染.

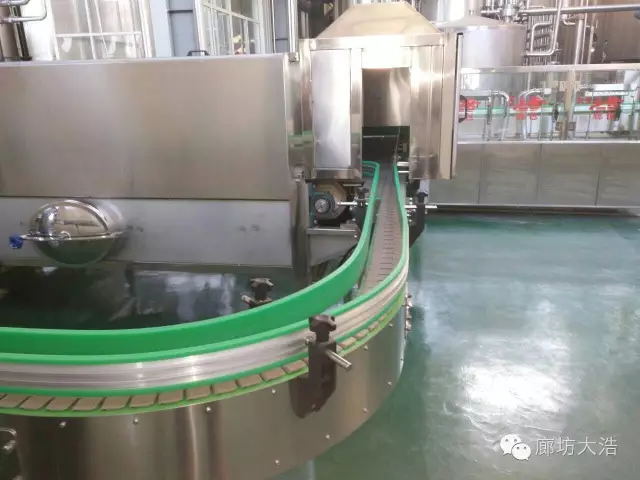

下图为大连海升设备主机安装现场

供盖机

功能描述:

完成瓶盖的提升、理盖、杀菌,是专门对超洁净灌装拧盖机设计的配套设备。配有装盖舱,并配有长型盖输送槽。通过传感器读取理盖料斗内瓶盖位置的信息,瓶盖会自动按要求被提升。瓶盖经过提升、理盖、杀菌、无菌水冲洗、无菌风吹干等工序,并在无菌密封的状态下输送到拧盖机抓盖盘处。

配置说明:

瓶盖提升输送机:采用皮带式提升输送。

理盖机:倾斜式旋转盘理盖方式,具有反盖报警功能。

瓶盖杀菌机:采用浸泡和喷淋相结合的杀菌方式,关键部件为螺旋渐开线式滑槽。

无菌空气吹干通道:保证到拧盖机抓盖盘的瓶盖基本为干燥状态。

下图为大连海升供盖机理盖平台设备安装现场

消毒液灌装机 XDG 18

概述:

配置好浓度的消毒液经泵及灌装机灌装到空瓶子内。

灌装过程中,由于灌装速度快 灌装时间较长,消毒液会会溢出瓶口溢出的的消毒液可以对瓶子的外部进行消毒。瓶子在灌装后的8米输送机上的滞留时间为40秒以上。

功能描述:消毒液灌注机是将消毒液灌装到空瓶内,使消毒液充满PET瓶来实现对瓶子内壁的浸泡杀菌;消毒剂一般采用一定浓度和温度的过氧乙酸,用户可选择不同的配制比例,以达到有效杀菌的效果。对灌满消毒液的瓶子外壁和瓶口进行灭菌。

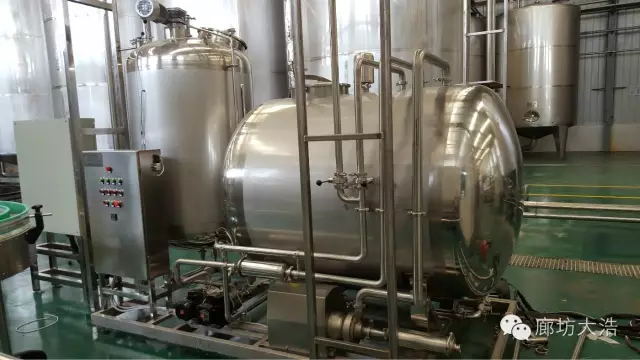

下图为大连海升消毒液灌装主机安装现场

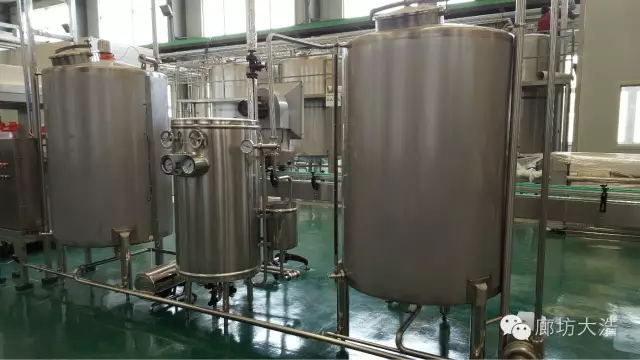

下图为大连海升消毒液制备现场安装图


6.倒瓶杀菌带

概述:

本机是为热灌装生产线后期瓶盖消毒而设计的专用设备。它是以电机减速机通过链轮带动特殊的输送链,使包装容器在输送中实现在线倒瓶,达到工艺要求的消毒时间,再自动直立,从而实现从倒瓶到杀菌再到直立的过程。根据客户的需要,可进行直道倒瓶和弯道倒瓶的设计,并可根据客户要求的生产线产量或杀菌时间进行杀菌机的特殊设计及电机功率配置。

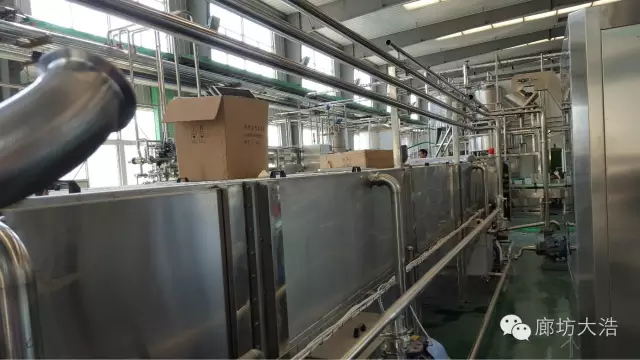

下图为大连海升倒瓶杀菌设备现场安装图

喷淋冷却系统

由输送带传送过来的包装瓶在喷淋冷却机入口处排瓶,顺序进入喷淋冷却机,首先到达第一温区,在第一温区保温73摄氏度时间为3分钟,随后顺序进入第二和第三温区逐渐升温,时间为12分钟,此温区循环水循环,外接冷水塔,第四温区降温到30摄氏度-40摄氏度,此温区用脱盐水冷却,系统补水时多余水进入上一温区。

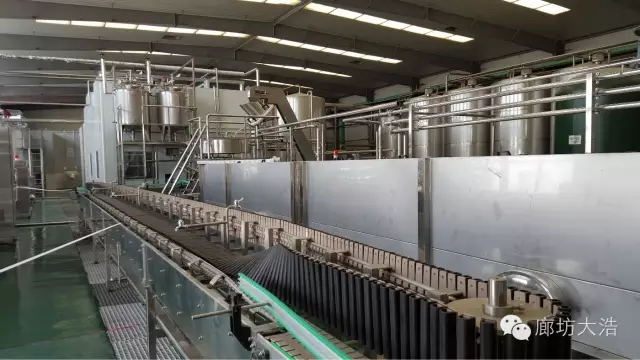

下图为大连海升喷淋冷却系统现场安装图


下图为大连海升喷淋冷却控制柜现场安装图


下图为大连海升蒸汽缩膜机现场安装图

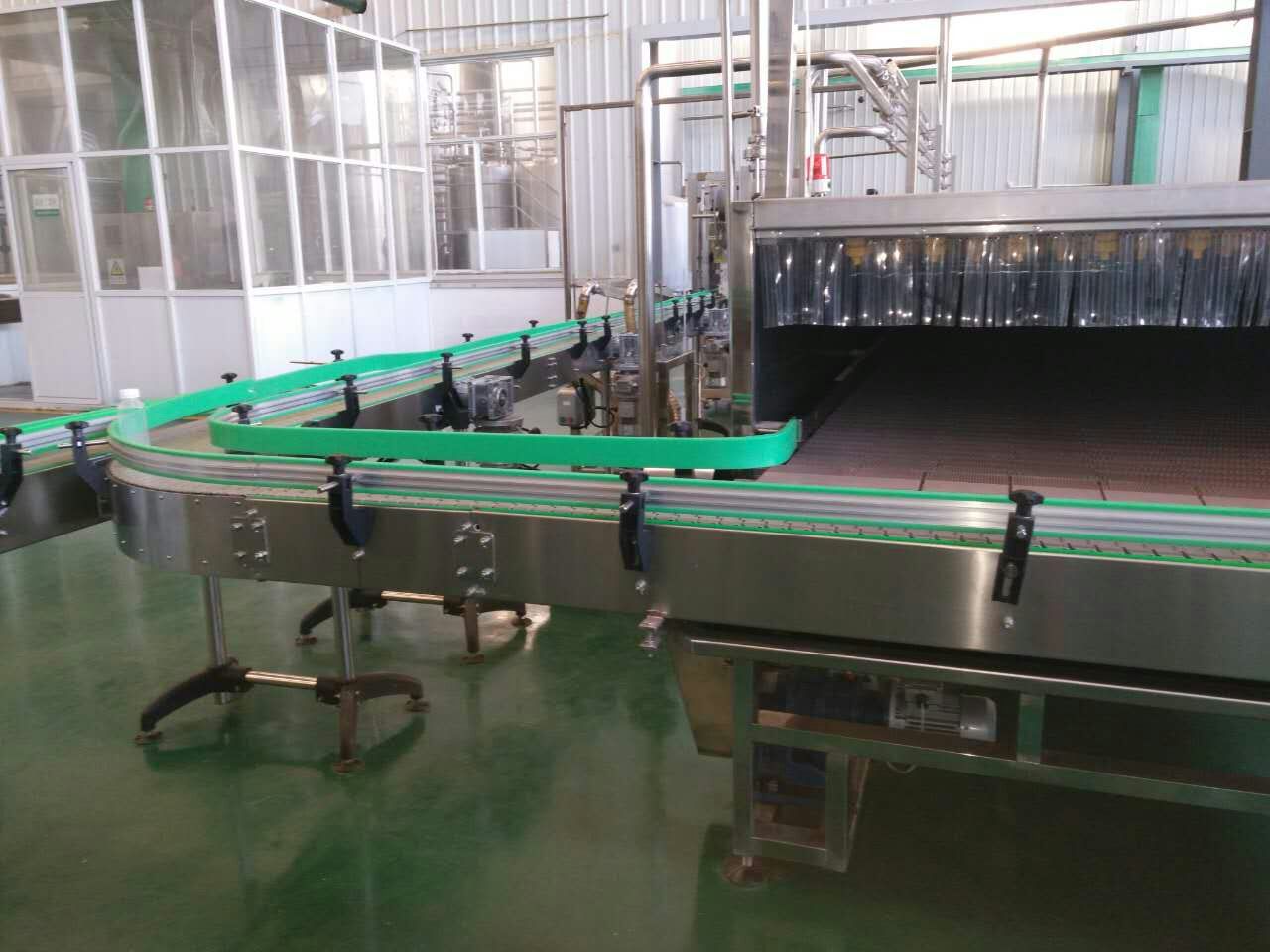

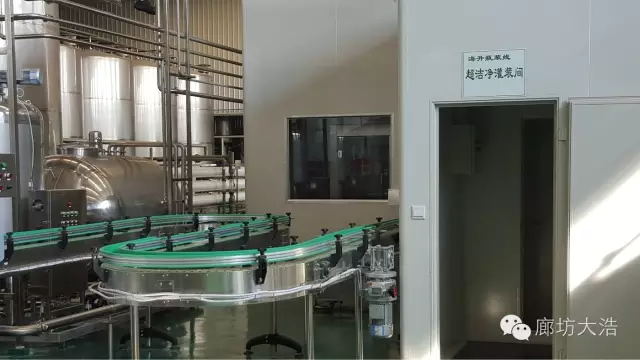

下图为大连海升输送弯道及超洁净灌装间现场安装图

下图为大连海升风力吹干机现场安装图

下图为大连海升理盖平台现场安装图

下图为大连海升无菌水设备现场安装图

以下为大连海升设备正常运转视频:
